在水利、環保、交通等工程中，土工膜是常用的防滲材料，它的施工質量能關系到工程的安全性和耐久性。膜焊接機是膜連接的關鍵設備，它的正確使用能直接關系到焊接質量和工程效果。今天小編來聊一聊它的使用指南，下面一起看一看吧。

一、土工膜焊接機的選擇

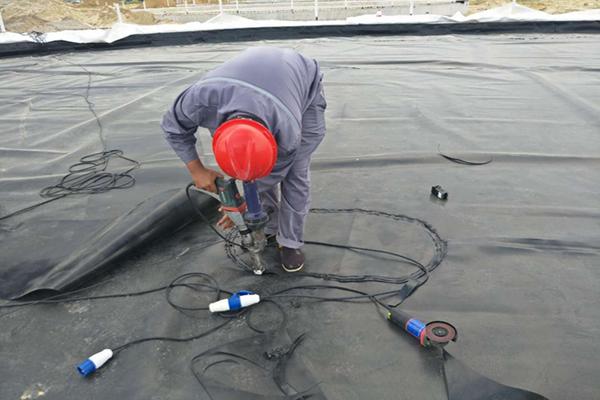

土工膜焊接機根據焊接方式可分為熱熔焊接機和擠壓焊接機兩大類。熱熔焊接機通過加熱使膜表面熔化，再通過壓力讓它熔合，適用于聚乙烯（PE）、聚氯乙烯（PVC）等高分子材料的焊接。擠壓焊接機則通過機械擠壓將膜壓合在一起，適用于較薄的膜或特定環境下的焊接。在選擇焊接機時，要根據膜的材質、厚度、工程要求及現場條件綜合考慮。

二、使用前的準備

1、設備檢查

（1）電源檢查：確保焊接機電源穩定，符合設備要求。

（2）溫度控制：檢查溫度控制器是否準確，預熱至推薦溫度（一般為300-350℃），并保持溫度穩定。

（3）機械部件：檢查滾輪、夾具、焊槍等部件是否完好，無損壞或松動。

2、環境準備

（1）清潔干燥：確保焊接區域無油污、灰塵、水分等雜質，保持焊接面清潔干燥。

（2）溫度適宜：避免在低溫（低于5℃）或高溫（超過40℃）環境下進行焊接，必要時采取預熱或降溫措施。

3、材料準備

（1）土工膜裁剪：按設計要求裁剪膜，確保搭接寬度不小于10cm。

（2）試樣準備：每天焊接前，要先試焊一條試樣，并進行剝離和剪切試驗，以驗證焊接參數是否合適。

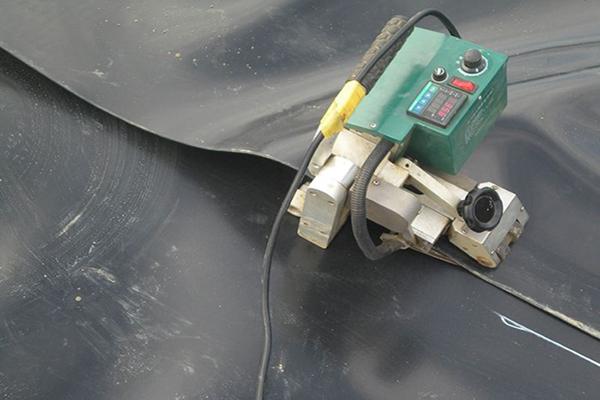

三、焊接步驟

1、調節參數

調壓：根據土工膜厚度和材質，調節焊接機的壓力。

（1）調溫：設定合適的焊接溫度，一般需預熱至300-350℃。

（2）調速：設定焊接機的行走速度，一般為3m/min-4m/min，以保證焊縫質量。

2、焊縫搭接檢查

（1）檢查土工膜搭接處是否平整、無褶皺、無雜物。

（2）確保搭接寬度滿足設計要求，一般不小于10cm。

3、裝膜入機

（1）把土工膜放入焊接機夾具中，確保膜面平整、無扭曲。

（2）調整夾具位置，使焊接面緊密貼合。

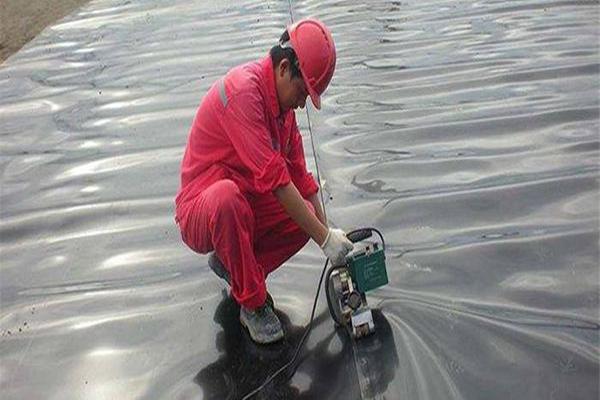

4、啟動焊接

（1）啟動焊接機馬達，開始焊接。焊接過程中要保持焊接機穩定，避免晃動。

（2）觀察焊縫質量，確保焊縫均勻、平直、無漏焊、虛焊、燙傷、褶皺、空洞等現象。

5、焊縫檢測

（1）焊接完成后，采用氣壓檢測法檢測焊縫質量。把待檢測段兩端封死，插入氣針充氣至0.15-0.2MPa，保持1-5分鐘，觀察壓力是否明顯下降。

（2）也可使用膜焊道檢測設備進行檢測，對焊縫形成的氣腔加壓至250kPa，維持3-5分鐘，氣壓不應低于240kPa。

四、常見問題及處理方法

1、焊縫不整齊

（1）原因：焊接速度過快、溫度不夠、壓力不均等。

（2）處理方法：調整焊接速度、溫度和壓力，確保焊接參數合適。

2、焊縫有漏焊、虛焊

（1）原因：焊接面有雜質、焊接機溫度不穩定、焊接壓力不足等。

（2）處理方法：清理焊接面雜質，保持焊接機溫度穩定，增加焊接壓力。

3、焊接機清潔

（1）滾輪：用濕布擦拭滾輪，去除污垢和雜物。

（2）更換零件：如滾輪損壞嚴重，需更換新零件。

（3）調整電路：檢查電路接觸是否良好，及時修復或更換損壞部件。

從上面可以看出，土工膜焊接機的正確使用是確保土工膜焊接質量的關鍵。通過合理選擇焊接機、做好使用前準備、嚴格按照焊接步驟操作、及時處理常見問題，可以大大提高焊接效率和質量，為工程的安全性和耐久性提供有力保障。
