在環保、水利、建筑等行業中，HDPE（高密度聚乙烯）膜是常用的防滲材料，它的焊接質量能夠關系到工程的整體防滲效果和長期穩定性。所以，HDPE膜焊接后的檢測工作非常重要。今天小編來聊一聊它要檢測哪些項目呢？

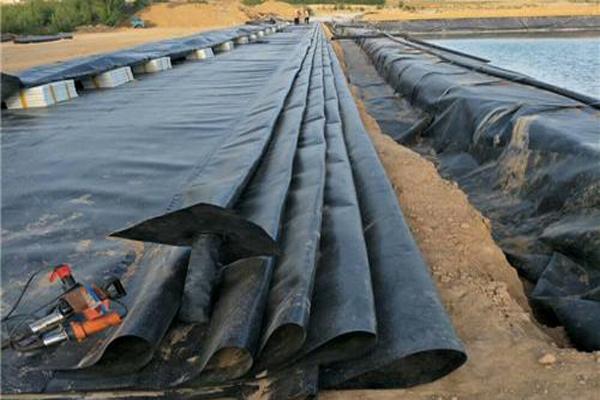

一、目視檢查

它主要通過直接觀察焊縫表面，檢查焊接質量，包括焊縫的平整度、牢固度、美觀度以及是否存在裂紋、氣孔、漏焊、虛焊等缺陷。還要對T型焊縫、十字型焊縫等特殊部位的處理進行仔細檢查，確保焊縫質量符合設計要求。檢查人員還要關注基層是否干凈無雜物，以免對焊接質量造成潛在影響。

二、充氣檢測

檢測時，要把焊縫氣腔兩端封堵，然后向氣腔內充入一定壓力的氣體（一般為0.15-0.20MPa），保持一段時間（如2分鐘以上）后觀察壓力表讀數是否穩定。若壓力無明顯下降，則表明焊縫氣密性良好；若壓力下降明顯，則可能存在漏氣點，要進一步排查修復。不過，HDPE膜材料柔軟易變形，允許在檢測過程中壓力有一定程度的下降（如不超過20%）。

三、氣壓檢測

氣壓檢測與充氣檢測類似，但更為嚴格。它主要針對熱熔焊接形成的雙縫焊縫，通過氣壓檢測設備對焊縫氣腔加壓至一定值（如250kPa），并維持一段時間（如3-5分鐘），觀察氣壓是否低于設定值（如不低于240kPa）。在焊縫的另一端開孔放氣，觀察氣壓表指針是否能夠迅速歸零，以判斷焊縫強度和氣密性是否合格。

四、真空檢測

真空檢測是傳統的檢測方法，特別適用于擠壓焊接形成的單縫焊縫。檢測時，在焊縫上涂上肥皂水，罩上五面密封的真空罩，然后用真空泵抽真空。當真空罩內氣壓達到一定值（如25-35kPa）時，觀察焊縫是否有氣泡冒出，若無氣泡則表明焊縫無泄露，檢測合格。

五、電火花檢測

電火花檢測適用于地形復雜、難以進行其它檢測的地段。檢測時，在擠壓焊縫中預先埋設一條細銅線，利用高壓脈沖電源探頭在距離焊縫一定高度（如10-30mm）探掃。若焊縫無漏洞，則不會產生電火花；若出現電火花，則說明該處有漏洞，要進行修復。

六、破壞性測試

除了上述非破壞性檢測外，還要進行破壞性測試以定量評估焊縫強度。測試時，要按一定長度取樣（如每1000m焊縫取一個1000mm×350mm樣品），進行剪切試驗和剝離試驗。測試結果要符合相關標準規定的強度要求，這樣才能確保焊縫在長期使用過程中能夠承受各種應力作用而不發生破壞。

從上面可以看出，HDPE膜焊接后的檢測工作是確保工程質量的重要環節。通過目視檢查、充氣檢測、氣壓檢測、真空檢測、電火花檢測以及破壞性測試等多種手段的綜合運用，可以全面評估焊縫質量，及時發現并修復潛在問題。
