土工膜是常用在水利工程、垃圾填埋場(chǎng)、人工湖、污水處理池等工程中的材料。它能防止液體或氣體滲透，所以它的接縫質(zhì)量能夠關(guān)系到工程的整體防滲效果。如果接縫處理不當(dāng)，可能會(huì)導(dǎo)致滲漏問(wèn)題，進(jìn)而影響工程的安全性和使用壽命。那么，它應(yīng)該怎么接縫呢？

一、土工膜接縫的重要性

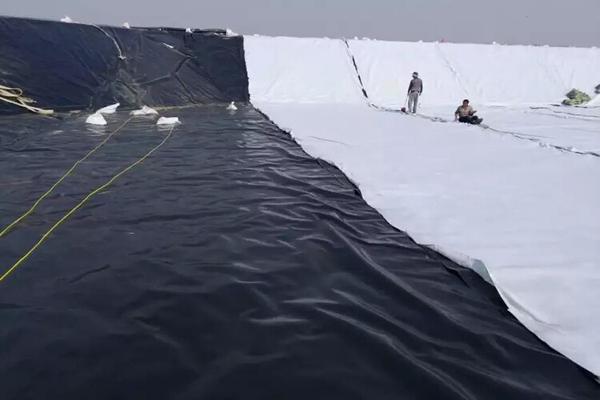

土工膜是以卷材形式供應(yīng)，在實(shí)際施工中要通過(guò)接縫把多塊土工膜連接成一個(gè)整體。接縫的質(zhì)量能夠影響土工膜的防滲性能和力學(xué)性能。如果接縫不牢固或存在缺陷，可能會(huì)成為滲漏的薄弱點(diǎn)，導(dǎo)致工程失效。所以，接縫施工是土工膜鋪設(shè)過(guò)程中最關(guān)鍵的技術(shù)環(huán)節(jié)之一。

二、土工膜接縫的常用方法

根據(jù)土工膜的材質(zhì)和工程要求，接縫方法主要包括熱熔焊接、擠出焊接和化學(xué)粘接三種。每種方法都有適用范圍和施工特點(diǎn)。

1、熱熔焊接

熱熔焊接是土工膜接縫中最常用的方法，適用于高密度聚乙烯（HDPE）、線性低密度聚乙烯（LLDPE）等熱塑性材料。它原理是通過(guò)加熱使土工膜表面熔化，然后在壓力下把兩塊膜粘合在一起。

施工步驟：

（1）準(zhǔn)備工作：清理接縫區(qū)域，確保表面無(wú)灰塵、水分和油污。

（2）預(yù)熱設(shè)備：使用雙軌熱熔焊機(jī)，把焊機(jī)預(yù)熱至設(shè)定溫度（通常為200-300℃）。

（3）焊接操作：把焊機(jī)沿接縫勻速移動(dòng)，使土工膜表面熔化并粘合。

（4）冷卻檢查：焊接完成后，等待接縫冷卻，并進(jìn)行氣密性檢測(cè)。

優(yōu)點(diǎn)：接縫強(qiáng)度高，防滲性能好，適用于大面積施工。

缺點(diǎn)：對(duì)施工環(huán)境要求較高，要在干燥、無(wú)風(fēng)條件下進(jìn)行。

2、擠出焊接

擠出焊接適用于不規(guī)則接縫或修補(bǔ)局部缺陷。它的原理是通過(guò)擠出熔融的塑料材料填充接縫區(qū)域，形成均勻的焊縫。

施工步驟：

（1）清理接縫：確保接縫區(qū)域干凈、干燥。

（2）預(yù)熱接縫：使用熱風(fēng)槍對(duì)接縫區(qū)域進(jìn)行預(yù)熱。

（3）擠出焊接：把熔融的塑料材料均勻擠出，填充接縫區(qū)域。

（4）冷卻檢查：等焊縫冷卻后，檢查它的平整性和密實(shí)性。

優(yōu)點(diǎn)：適用于復(fù)雜形狀的接縫，操作靈活。

缺點(diǎn)：接縫強(qiáng)度略低于熱熔焊接，施工效率較低。

3、化學(xué)粘接

化學(xué)粘接主要用于PVC土工膜或其他不適合熱焊接的材料。它的原理是使用專用膠水把兩塊土工膜粘合在一起。

施工步驟：

（1）表面處理：清理接縫區(qū)域，確保表面無(wú)污物。

（2）涂膠：在接縫區(qū)域均勻涂抹專用膠水。

（3）粘合：把兩塊土工膜對(duì)齊并壓緊，確保膠水均勻分布。

（4）固化：等待膠水完全固化，一般需要24小時(shí)以上。

優(yōu)點(diǎn)：適用于多種材料，操作簡(jiǎn)單。

缺點(diǎn)：接縫強(qiáng)度較低，耐久性較差，適用于臨時(shí)工程或低強(qiáng)度要求場(chǎng)合。

三、土工膜接縫施工的注意事項(xiàng)

1、環(huán)境條件

接縫施工要在干燥、無(wú)風(fēng)的環(huán)境中進(jìn)行，避免雨水、灰塵等影響接縫質(zhì)量。低溫環(huán)境下要采取保溫措施，確保焊接溫度達(dá)標(biāo)。

2、接縫區(qū)域清理

接縫區(qū)域必須徹底清理，確保無(wú)灰塵、油污、水分等雜質(zhì)。任何雜質(zhì)都可能影響接縫的密實(shí)性和強(qiáng)度。

3、設(shè)備檢查

施工前要檢查焊接設(shè)備的溫度、壓力等參數(shù)是否正常，確保設(shè)備處于良好狀態(tài)。

4、接縫檢測(cè)

接縫完成后，要進(jìn)行氣密性檢測(cè)或電火花檢測(cè)，確保接縫無(wú)漏點(diǎn)。重要工程，可以采用雙重檢測(cè)方法。

5、施工人員培訓(xùn)

接縫施工對(duì)操作人員的技能要求較高，要經(jīng)過(guò)專業(yè)培訓(xùn)，熟悉設(shè)備操作和施工流程。

四、常見(jiàn)問(wèn)題及解決方案

1、接縫不牢固

可能原因：焊接溫度不足、壓力不夠或接縫區(qū)域未清理干凈。

解決方案：調(diào)整設(shè)備參數(shù)，重新清理接縫區(qū)域并焊接。

2、接縫出現(xiàn)氣泡

可能原因：焊接速度過(guò)快或接縫區(qū)域有水分。

解決方案：降低焊接速度，確保接縫區(qū)域干燥。

3、接縫不平整

可能原因：焊接設(shè)備移動(dòng)不均勻或接縫區(qū)域未對(duì)齊。

解決方案：重新調(diào)整接縫位置，確保焊接設(shè)備勻速移動(dòng)。

從上面可以看出，土工膜的接縫施工是確保工程防滲效果的關(guān)鍵環(huán)節(jié)。熱熔焊接、擠出焊接和化學(xué)粘接是三種常用的接縫方法，各有適用范圍和優(yōu)缺點(diǎn)。在實(shí)際施工中，要根據(jù)土工膜的材質(zhì)、工程要求及環(huán)境條件選擇合適的接縫方法，并嚴(yán)格按照施工規(guī)范操作。
