zixun
山東茂隆新材料科技有限公司 2025-07-26 2319
復合土工膜是各大工程中常用的材料,它的彎曲性能可以影響工程設計與施工質量。那么,它可不可以彎曲呢?

一、材料結構決定彎曲基礎性能

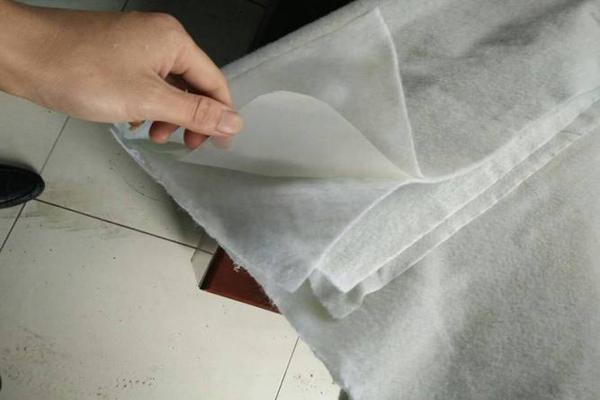

復合土工膜是由無紡布/編織布等土工織物與HDPE/LDPE/EVA等高分子膜材復合構成,它的彎曲性能源于多層結構的協同作用。比如兩布一膜,中間層HDPE膜有防滲功能,上下層土工布通過經編捆綁線與膜緊密結合,形成整體受力體系。實驗表明,當膜材厚度為1.5mm時,它的彎曲剛度較單層膜降低42%,這就得益于土工布的柔性支撐作用。
材料選擇對彎曲性能影響很大:
1、聚乙烯(PE)膜:延伸率可達600%,適應地基沉降能力突出,常用在軟土地基防滲工程中
2、聚酯(PET)土工布:斷裂強度≥25kN/m,在彎曲過程中可以分散應力集中
3、經編復合工藝:通過捆綁線在經緯紗與膜材間形成三維交織結構,讓復合膜在彎曲時紗線沿裂口擁集,抗撕裂強度提升30%。

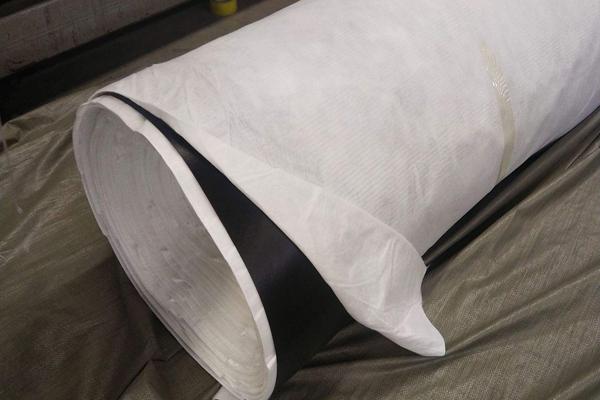

二、彎曲機理與工程適配性
復合土工膜的彎曲行為遵循彈性變形理論,它的彎曲半徑與膜厚呈正相關。根據CJ/T430標準,當彎曲半徑≥50倍膜厚時,材料性能保持率超過95%。
實際工程中,要根據地質條件選擇適配結構:
1、河道治理工程:采用0.8mm LDPE膜+300g/m2編織布結構,縱向拉伸強度≥25kN/m,能適應河床沖刷變形
2、垃圾填埋場:2.0mm HDPE膜+600g/m2無紡布組合,滲透系數≤1×10?12cm/s,在堆體沉降過程中保持防滲完整性
3、特殊地質處理:兩布一膜結構配合波浪形鋪設法,預留1.5%富余度,能夠應對斷層帶等不均勻沉降流延法生產工藝通過控制結合強度≥6N/cm2、厚度誤差≤0.02mm,讓復合膜抗紫外線老化性能提升40%,特別適用于露天彎曲工程場景。

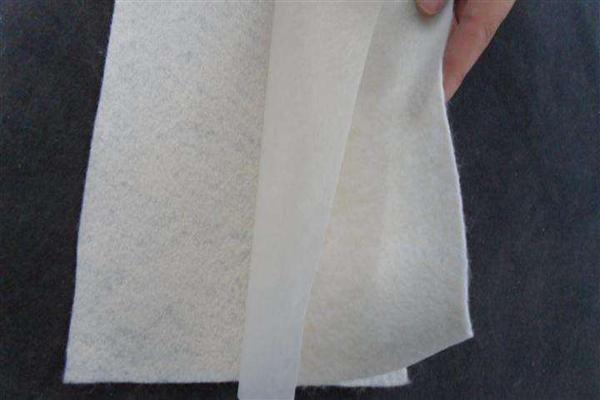

三、施工規范保障彎曲應用效果
彎曲部位的施工質量能夠影響工程壽命,要嚴格遵循三級檢測體系:
1、焊接工藝:采用280±5℃熱熔焊接,速度控制在2.0m/min,確保接縫強度不低于母材的80%
2、檢測標準:氣壓檢測0.2MPa/5min,壓降≤20%;真空檢測負壓值≥0.05MPa
3、修補要求:缺陷部位修補片直徑要比損傷區域大30cm,重疊寬度要≥10cm

Demand feedback
