土工膜是各大工程中常用的材料，在施工時(shí)，往往會(huì)使用焊接或者粘合的方式來搭接它，那么，它在粘合時(shí)應(yīng)該怎么施工呢？

一、材料準(zhǔn)備與基礎(chǔ)處理

1、材料質(zhì)量把控

施工前要嚴(yán)格檢查土工膜的外觀，確保無孔洞、裂紋或破損，還要驗(yàn)證它的化學(xué)穩(wěn)定性、耐老化性及機(jī)械強(qiáng)度是否符合設(shè)計(jì)要求。

2、基礎(chǔ)面處理

施工區(qū)域要平整、干燥，清除石塊、尖銳物等可能刺破土工膜的隱患。一些凹凸不平的地面，要用沙土或細(xì)石粉找平，這樣才能確保土工膜與基礎(chǔ)面緊密貼合。比如，在垃圾填埋場(chǎng)施工中，基礎(chǔ)面垂直深度25mm內(nèi)不能有樹根、瓦礫等雜物，還要用輪壓實(shí)機(jī)去除車印、腳印。

二、粘合施工工藝

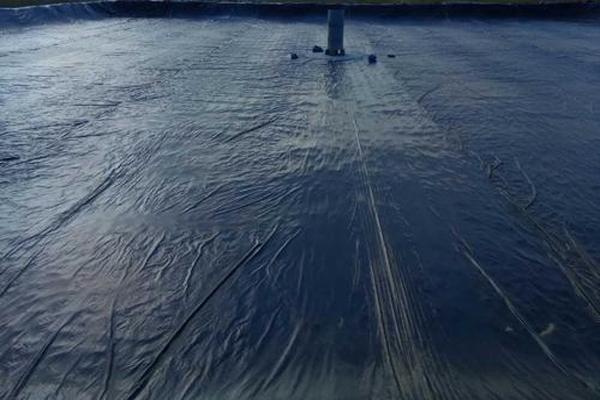

1、鋪設(shè)與定位

土工膜要沿一定方向鋪設(shè)，不能有褶皺，也不能扭曲，邊緣要預(yù)留10-15cm的搭接寬度。鋪設(shè)時(shí)，施工人員要穿軟底鞋，防止踩破膜體。像拐角、管道周圍等特殊部位，要裁剪成合適形狀，確保貼合緊密。比如，在管道周圍可用密封材料填充，增強(qiáng)防滲效果。

2、粘合方法選擇

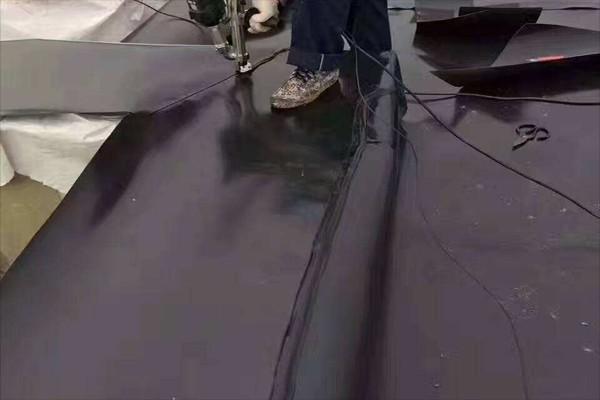

（1）熱熔焊接：適用于直線長(zhǎng)縫，通過雙軌熱熔焊機(jī)加熱接縫處，讓膜體熔化后壓合，形成與原材料性能一致的焊縫。焊接時(shí)要控制溫度（180-220℃）、速度和壓力，才能確保焊縫平整無虛焊。

（2）膠粘接法：適用于小面積或特殊部位，采用專用膠粘劑均勻涂布后壓緊。膠粘劑粘接時(shí)間會(huì)受氣溫影響，所以，要在5-15分鐘內(nèi)完成拼接。

（3）冷粘結(jié)法：把粘結(jié)劑涂布在接邊部分后壓緊，施工簡(jiǎn)便但抗剪強(qiáng)度和抗老化能力較弱，適用于臨時(shí)或小型工程。

3、焊接工藝要點(diǎn)

焊接前要清理接縫處塵土、油漬，要確保干燥無雜質(zhì)。焊接時(shí)可以使用“試焊-正式焊”流程，每日開工前先試焊0.9mm×0.3mm試樣，合格后再調(diào)整參數(shù)正式施工。焊接完成后，要用砂袋壓住膜體防止風(fēng)動(dòng)，并及時(shí)清除焊縫處擠壓出的熔融料。

三、質(zhì)量檢驗(yàn)與防護(hù)

1、焊縫質(zhì)量檢測(cè)

使用目測(cè)、充氣檢測(cè)及破壞試驗(yàn)三步法：

（1）目測(cè)檢查焊縫平整度、氣泡等；

（2）充氣檢測(cè)以0.25Mpa壓力保持2分鐘不漏氣；

（3）破壞試驗(yàn)通過拉力測(cè)試驗(yàn)證焊縫強(qiáng)度。

2、成品防護(hù)與維護(hù)

施工完成后要鋪設(shè)砂層或土工布保護(hù)層，要避免陽(yáng)光直射，否則會(huì)加速老化。在后續(xù)施工中禁止機(jī)械直接碾壓膜體，還要定期檢查修復(fù)破損部位。比如，在礦業(yè)工程中，要每30天完成上層覆蓋，防止膜體裸露。
